Enofazni transformator, nameščen na blazini (SPMVT) je vrsta transformatorja, ki je zasnovan za namestitev na betonsko ploščo ali majhno ploščad na ravni tal. Ta vrsta transformatorja se običajno uporablja v mestnih in industrijskih območjih za učinkovito distribucijo električne energije.
Ryan lahko strankam ponudi prilagojene rešitve za izpolnjevanje različnih zahtev glede napajanja in scenarijev. Naši enofazni transformatorji, nameščeni na blazinice, so v skladu z mednarodnimi standardi in certifikati, naši postopki nadzora kakovosti in inšpekcijskih pregledov pa prav tako zagotavljajo kakovost in zanesljivost naših izdelkov.
Zmogljivost: 15-250kVA
Primarna napetost: 34,5kV-19,92kV, 24,94kV-14,4kV, 13,8kV-7,957kV, 13,2kV-7,62kV, 12,47kV-7,2kV ali drugi
Sekundarna napetost: 120-240V, 240-480V, 347/600V ali drugi
OBMOČJE HV TAP: 2x2,5 % ali drugi
BIL : 30V-150V
Izbirne funkcije in dodatki
•Široka izbira učinkovitosti oblikovanja za izpolnjevanje posebnih uporabniških aplikacij in novih minimalnih zahtev DOE
• Visoko{0}}napetostni stikalo brez obremenitve
• Dvojne visoke{0}}napetostne vrednosti (ni na voljo s pipami)
• Celoten rezervoar in omarica iz nerjavečega jekla ali kombinacija komponent z mehkim jeklom in nerjavečim jeklom
• Visoka-napetost, prekinitev-obremenitve 2 položaja ali razdelilno stikalo
•Več možnosti in kombinacij varovalk, vključno z notranjo in zunanjo iztisno varovalko v seriji z izolacijsko povezavo ali varovalko za omejevanje toka delnega območja
• Nizko{0}}napetostni odklopnik
• Pod oljnim odvodnikom
• Odtočni ventil z napravo za vzorčenje
• Dr-kleme
• Konektorji za ozemljitvene ploščice
• Šablone in nalepke po meri kupca
Testi
Vsi transformatorji so testirani v strogem skladu z najnovejšo revizijo veljavnih ANSI®, IEEE®, NEMA in RUS s poročili o preskusih, ki so na voljo po serijski številki transformatorja.
Rutinski testi so:
• Polarnost in fazno razmerje
• Odpornost
• Izgube brez{0}}obremenitve in vzbujalni tok
• Izgube obremenitve in impedanca
• Uporabljena napetost
• Inducirana napetost
• Impulz polnega vala
• Test razmerja
• Test puščanja

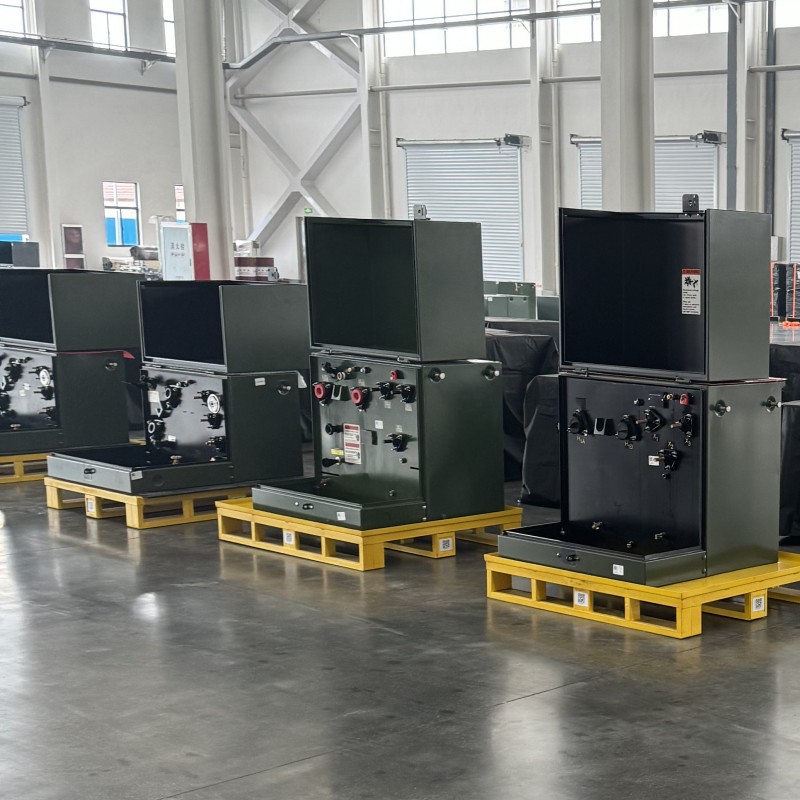

Enofazni tipi transformatorjev, nameščenih na blazinico
Mini-Pad (ANSI tip II)
Ryanovi transformatorji Mini-Pad so zasnovani za enofazne-stanovanjske podzemne aplikacije, kjer sta pomembni estetika in velikost. Izpolnjujejo vse veljavne zahteve standarda ANSI C57.12.25 tipa II za konfiguracijo križnega-kabla. Transformatorji imajo loopfeed dve zaščitni -sprednji primarni zasnovi. Vrednosti so od 10 kVA do 167 kVA eno{10}}fazne, 34,5 kV GrdY in manj. Na voljo so standardne nazivne napetosti in dvojne napetosti.
Maxi{0}}Pad (ANSI tip I)
Ryanovi transformatorji Maxi-Pad ponujajo enake funkcije,-odporne na posege, in dostopnost kot transformator Mini-Pad, hkrati pa omogočajo ravno konfiguracijo kabla z le majhnim povečanjem višine. Maxi-Pad je na voljo
v 10 kVA do 167 kVA z enakim širokim razponom napetosti in izbirnih dodatkov kot Mini-Pad. Ta izdelek izpolnjuje zahteve standarda ANSI C57.12.25 tipa I.
